एपिस्टन पिनपिस्टन स्कर्ट पर स्थापित एक बेलनाकार पिन है, जिसका मध्य भाग कनेक्टिंग रॉड के छोटे अंत छेद से गुजरता है, जिसका उपयोग पिस्टन और कनेक्टिंग रॉड को जोड़ने के लिए किया जाता है,और कनेक्शन रॉड के लिए पिस्टन द्वारा सहन गैस बल पारितवजन कम करने के लिए पिस्टन पिन आमतौर पर उच्च गुणवत्ता वाले मिश्र धातु स्टील से बने होते हैं और खोखले आकार में बने होते हैं।

सामान्यतः घरेलू उपयोग में पिस्टन पिन के छेद में कदम या खांचे होते हैं, और एक ठोस पिस्टन पिन भी होता है। विदेश में उपयोग किए जाने वाले पिस्टन पिन का आंतरिक छेद सीधा होता है।पिस्टन पिन के आंतरिक छेद के आकार में मुख्य रूप से बेलनाकार आकार शामिल है, दो खंडित शंक्वाकार आकृतियों, और दो खंडित शंक्वाकार आकृतियों और एक बेलनाकार आकृतियों का संयोजन।

पिस्टन पिन का उपयोग पिस्टन और कनेक्टिंग रॉड को जोड़ने के लिए किया जाता है, और पिस्टन द्वारा संचालित बल को कनेक्टिंग रॉड या इसके विपरीत प्रेषित किया जाता है।पिस्टन पिन उच्च तापमान की स्थिति में महत्वपूर्ण आवधिक प्रभाव भार सहन करता है, और पिस्टन पिन के छोटे स्विंग कोण के कारण पिन छेद में, यह एक स्नेहन तेल फिल्म बनाने के लिए मुश्किल है, जिसके परिणामस्वरूप खराब स्नेहन की स्थिति है।पिस्टन पिन में पर्याप्त कठोरता होनी चाहिए, शक्ति, और पहनने के प्रतिरोध, और द्रव्यमान जितना संभव हो उतना छोटा होना चाहिए। पिन और पिन छेद में उपयुक्त फिट रिक्ति और अच्छी सतह की गुणवत्ता होनी चाहिए।पिस्टन पिन की कठोरता विशेष रूप से महत्वपूर्ण है, और अगर पिस्टन पिन झुका हुआ या विकृत है, तो यह पिस्टन पिन सीट को नुकसान पहुंचा सकता है।

पिस्टन पिन की सामग्री आम तौर पर कम कार्बन स्टील या कम कार्बन मिश्र धातु स्टील होती है, जैसे कि 20, 20Mn, 15Cr, 20Cr या 20MnV। बाहरी सतह कार्बोराइज्ड और कठोर होती है,और फिर परिशुद्धता मशीनिंग जैसे पीसने और चमकाने के अधीनयह न केवल सतह की कठोरता और पहनने के प्रतिरोध में सुधार करता है, बल्कि उच्च शक्ति और प्रभाव कठोरता भी सुनिश्चित करता है।

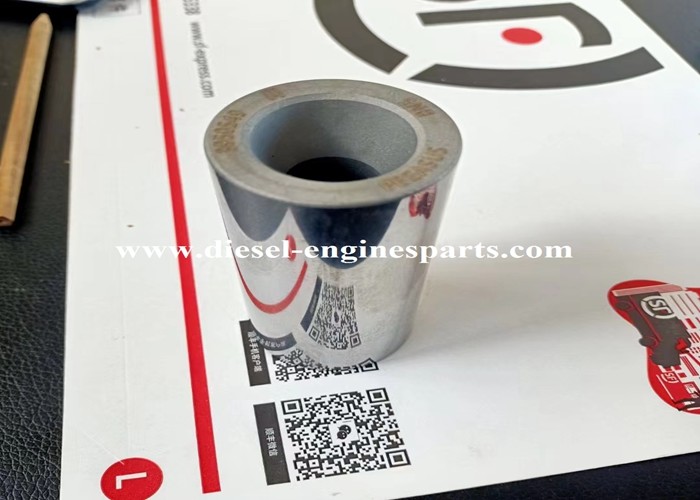

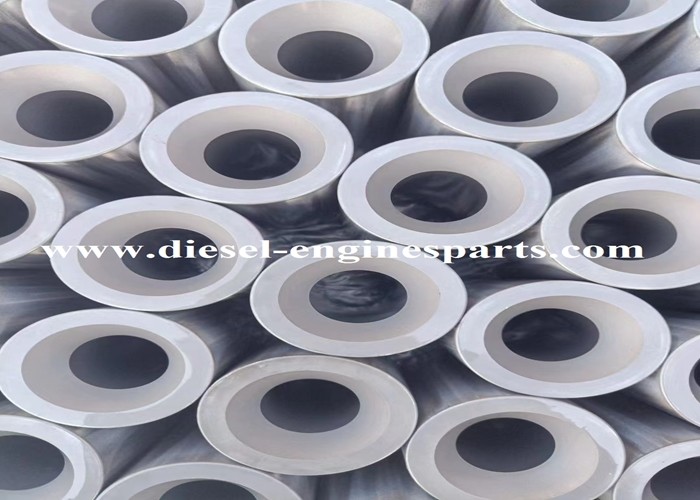

पिस्टन पिन का संरचनात्मक आकार बहुत सरल है, मूल रूप से एक मोटी दीवार वाला खोखला सिलेंडर है। इसके आंतरिक छेद के आकार में एक बेलनाकार आकार, दो सेगमेंट काटे हुए शंकु आकार शामिल है,और एक संयोजन आकार. बेलनाकार छेद को संसाधित करना आसान है, लेकिन पिस्टन पिन का द्रव्यमान अपेक्षाकृत बड़ा है; दो काट दिए गए शंक्वाकार छेद वाले पिस्टन पिन का द्रव्यमान अपेक्षाकृत छोटा है,और क्योंकि पिस्टन पिन पर झुकने पल के बीच में सबसे बड़ा है, यह एक समान शक्ति की बीम के करीब है, लेकिन शंकुयुक्त छेद का मशीनिंग मुश्किल है।

पिस्टन पिन को पिस्टन पिन सीट छेद और कनेक्टिंग रॉड छोटे अंत बुशिंग छेद से जोड़ने और फिट करने के दो तरीके हैंः "पूरी तरह से फ्लोटिंग" स्थापना और "अर्ध-फ्लोटिंग" स्थापना।

पूरी तरह से तैरता हुआ तह करना: जब इंजन चल रहा हो, पिस्टन पिन, कनेक्टिंग रॉड छोटा अंत, और पिस्टन पिन सीट सभी सापेक्ष गति है,ताकि पिस्टन पिन कनेक्टिंग रॉड बुशिंग और पिस्टन पिन सीट में स्वतंत्र रूप से स्विंग कर सकते हैं, समान पहनने सुनिश्चित करने के लिए पूरी तरह से तैर पिस्टन पिन के अक्षीय आंदोलन से सिलेंडर की दीवार को खरोंच से रोकने के लिए,अक्षीय स्थिति के लिए पिस्टन पिन के दोनों छोरों पर रिंग स्थापित हैंइस तथ्य के कारण कि पिस्टन एल्यूमीनियम से बना है और पिस्टन पिन स्टील से बना है, एल्यूमीनियम का स्टील की तुलना में अधिक थर्मल विस्तार है।उच्च तापमान संचालन के दौरान पिस्टन पिन और पिस्टन पिन सीट छेद के बीच एक संक्रमणकालीन फिट सुनिश्चित करने के लिएअसेंबली के दौरान, पिस्टन पिन स्थापित होने से पहले एल्यूमीनियम पिस्टन को एक निश्चित डिग्री तक गर्म किया जाता है, जो एक व्यापक रूप से उपयोग की जाने वाली स्थापना विधि है।

फोल्डिंग अर्ध-फ्लोटिंग इंस्टॉलेशनः "अर्ध-फ्लोटिंग" इंस्टॉलेशन की विशेषता यह है कि पिस्टन का मध्य भाग एक बांधने वाले बोल्ट के साथ कनेक्ट करने वाली छड़ी के छोटे छोर से जुड़ा हुआ है।और पिस्टन पिन केवल दोनों सिरों पर पिन सीटों में स्वतंत्र रूप से स्विच कर सकते हैं, कनेक्टिंग रॉड के छोटे छोर के साथ सापेक्ष आंदोलन के बिना। पिस्टन पिन अक्षीय रूप से नहीं चलता है और इसे लॉकिंग प्लेट की आवश्यकता नहीं होती है। यह व्यापक रूप से छोटी कारों में उपयोग किया जाता है।

फोल्डिंग एडिटिंग सेक्शन में पिस्टन पिनों का बुझाना: बुझाना स्टील को मजबूत करने के बुनियादी साधनों में से एक है।स्टील को मार्टेंसाइट में बुझाना और उसके बाद कठोरता में सुधार के लिए टेम्परिंग करना स्टील के उच्च व्यापक यांत्रिक गुण प्राप्त करने का एक पारंपरिक तरीका है.

पिस्टन पिन की कार्य क्षमता आम तौर पर इसकी शक्ति और कठोरता पर निर्भर करती है।इसे अधिक टिकाऊ और उच्च गुणवत्ता वाला बनानाइसके अतिरिक्त, शमन करने से पिस्टन पिन की अत्यधिक कठोरता के कारण थकान के टूटने की घटना से बचा जा सकता है।पिस्टन पिन भी कठोरता को कम करने और कठोरता बढ़ाने के लिए टेम्परिंग उपचार के अधीन किया जाना चाहिएपिस्टन पिन के लिए शमन और टेम्परिंग की कठिनाई को ध्यान में रखते हुएपिस्टन पिन को आमतौर पर केवल बुझाने के उपचार के अधीन किया जाता है.
